Este tópico pretende diferenciar os contadores utilizados pelo software Flowision. Descrever breves especificações técnicas e trazer uma explicação para cada categoria de alarme possível para cada contador, já que os alarmes são ativados de formas diferentes para cada contador.\\
¶ Axioma Qalcosonic W1
O contador W1 da AXIOMA é um contador doméstico de água ultrassónico sem partes móveis, portanto sem desgaste mecânico e sensível e preciso em baixos caudais, desde 1 L/h.
¶ Contador AXIOMA QALCOSONIC W1
Algumas outras características são:
- Medição de caudal em ambos os sentidos do escoamento;
- Q3 = 1,6, 2,5 e 4 m3/h;
- R = 315, 400 e 800;
- Acoplamentos roscados;
- Vida útil da bateria superior a 12 anos;
- Classe de temperatura de T30, T30/T90 e T90;
- Possui sistema de comunicação por telemetria para protocolo LoRaWAN e wMBus integrado no interior do corpo do contador;
- Sistema de memória por datalogger integrado no interior do corpo do contador;
- LCD multilinhas com visualização de volume total, caudal, indicação de sentido de escoamento, nível de bateria, etc.;
- Visualização de alarmes como fuga, rebentamento, gelo, sem consumo, caudal inverso, caudal superior ao máximo, fim da bateria, conduta vazia.
¶ Descrição dos Alarmes para Axioma W1
Alarmes disponíveis no Flowision:
- Fuga: ocorre quando o caudal é constante durante 24 horas e superior a 25 L/h. Desaparece após 1 hora, se o caudal constante dessa hora for menor que os 25 L/h;
- Rebentamento: ocorre quando o caudal é constante durante 1 hora e superior a 250 L/h. Desaparece após 32 segundos, se o caudal dentro desse período for menor que os 250 L/h;
- Gelo: ocorre quando a temperatura da água atinge temperaturas abaixo de 5 ºC;
- Sem Consumo: ocorre quando não se verifica consumo durante os últimos 7 dias. Este alarme, por padrão, está desativado. Se a entidade desejar, a ativação deste é possível;
- Caudal Inverso;
- Caudal Superior ao Máximo: ocorre quando o caudal instantâneo é maior que 1,25xQ4 (ou seja, caudal 25% acima do Q4), para este contador o Q4 (Caudal Máximo) é igual a 2, 3,125 e 5 m3/h;
- Fim da Bateria: ativado faltando 12 meses para terminar a vida útil da bateria;
- Conduta Vazia.
Alguns dos alarmes descritos acima possuem ícones que são exibidos no visor LCD do contador quando estão ativos, a imagem a seguir apresenta o que é cada ícone, além de outras informações.
¶ Ícones de alarmes do visor do Contador AXIOMA QALCOSONIC W1
Nota: Estes alarmes estão disponíveis em versões fabricadas e comercializas após o segundo semestre do ano de 2019. Para os contadores Axiomas Qalcosonic W1 fabricados e comercializados anteriores ao segundo semestre de 2019, os alarmes disponíveis na plataforma Flowision são: fuga, rebentamento e congelamento.
¶ ARAD Gladiator
O contador Gladiator da ARAD é um contador doméstico volumétrico de tipo pistão rotativo, especialmente concebido para uma ampla gama de medição, com mostrador selado e seco.

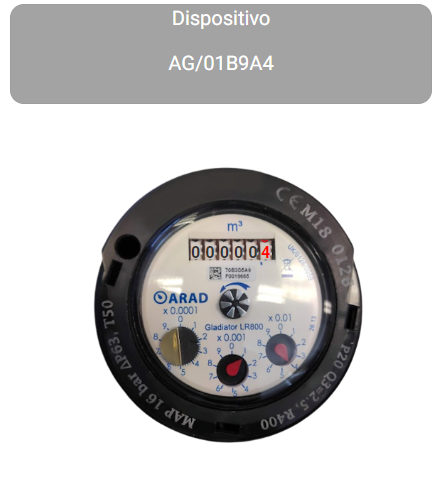

¶ Contador ARAD Gladiator
Algumas outras características são:
- Pressão máxima de serviço de 16 bar;
- Temperatura máxima de serviço de 50 ºC;
- Acoplamentos roscados;
- Q3 = 1,6 e 2,5 m3/h;
- R = 200, 250, 315 e 400;
- Compatibilidade com o sistema de telemetria do protocolo LoRaWAN;
¶ Descrição dos Alarmes para ARAD Gladiator
Alarmes disponíveis no Flowision:
- Fuga: baixo caudal contínuo por mais de 24 horas;
- Caudal Inverso: escoamento inverso de mais de 300 litros;
- Caudal Máximo: caudal acima do caudal máximo por mais de 5 minutos;
- Rotura;
- Conduta Vazia: câmara do contador vazia;
- Configurações de Fábrica: quando há alteração nas configurações estabelecidas na produção do contador;
- Bateria: bateria fraca, abaixo do limite pré-definido;
- Mal Desempenho de RF: sinal de RSSI baixo (mal sinal de rede LoRa).
¶ ARAD Octave
Os contadores ARAD Octave, são utilizados em conjunto com um conversor de impulsos para sinais LoRa. Estes contadores são ultrassónicos e são indicados para grandes consumidores e para totalizadores (ou entrada) de Zonas de Medição em Controlo.
Apenas ao instalar um contador Octave é que é possível contabilizar as perdas (entradas e saídas) de uma ZMC.\\

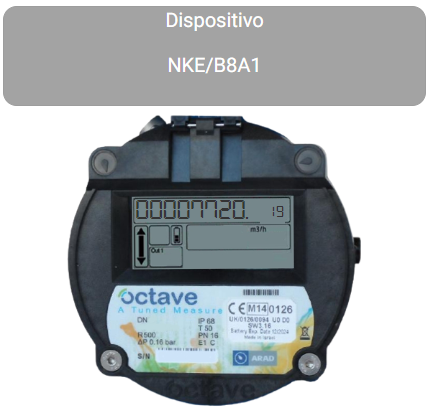

¶ Contador ARAD Octave
Algumas característicasa dos contadores ARAD Octave:
- Robusta conceção mecânica – submersível (IP68);
- Formatos flexíveis de dados, incluindo direção do caudal e volumes;
- Visor LCD com 2 linhas;
- Mostrador configurável (unidades e saídas);
- Ferro fundido revestido a epóxi;
- Opcional: aço inoxidável SS316 para tamanhos 2” – 8” (DN50-DN200, só norma AWWA) ou polímero reforçado para 1 ½” e 2” (DN40 e DN50, só versão roscada);
- 2 baterias de lítio tamanho D – 15 anos de longevidade;
- Q3 = 40, 63, 100, 250, 400 e 1000 m3/h;
- R = 500.
Nota: Os contadores Octave realizam comunicações LoRa via um conversor de impulsos para LoRa, portanto, as informações contidas nesta comunicação, são as informações enviadas por impulso. Ou seja, apenas é enviado o consumo do contador, para os alarmes serem exibidos na plataforma Flowision é necessário realizar um cálculo informático através da plataforma. Uma vantagem é que os alarmes quanto a consumo podem ser parametrizados na medida do possível.
Nota 2: Com o conversor de impulsos para LoRa (NKE), é possível verificar alarmes de bateria deste dispositivo conversor e também de sinal LoRa.
¶ Dispositivos NKE
O dispositivo NKE é um equipamento que recolhe impulsos dos contadores Octave, os converte em LoRa e os envia para o Flowision.
Por receber apenas emissão de impulsos do contador, o dispositivo NKE apenas comunica o consumo do contador, portanto, não envia nenhum alarme, os alarmes são calculados e emitidos pelo próprio Flowision, que utiliza as leituras de consumo para os emitir.
¶ Dispositivo NKE
¶ Alarmes NKE
Como os dispositivos NKE apenas recebem impulsos, convertem em LoRa e comunicam com o Flowision, o software recebe apenas consumos, ou seja, o contador e o NKE não enviam nenhum alarme. Portanto, alarmes de contadores que possuem NKE são calculados e emitidos pelo próprio software Flowision.

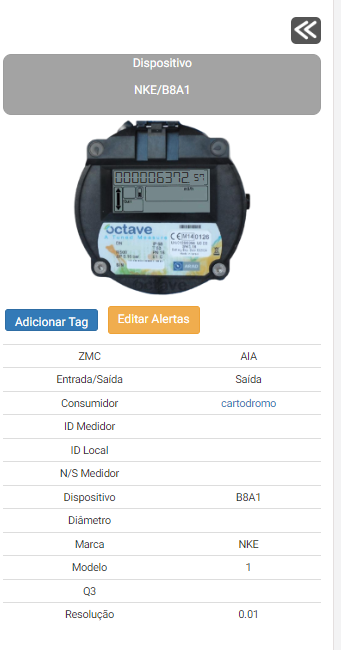

Para parametrizar os alarmes que serão explicados a seguir, deve-se aceder a página do NKE que é desejado possuir alerta e clicar no botão alertas config, ao lado do botão de adição de tags (para adicionar tags, aceda ao tópico "Adicionar TAG").
¶ Botão de configuração de alertas
Para estes contadores o Flowision já consta com diferentes alarmes, calculados de maneiras diferentes, são eles:
* Pressão: os alarmes de pressão são calculados a partir de comportamento gráfico, caso a entidade possua sensor de pressão ligado a um NKE. Através da variação gráfica da pressão, a entidade determina quais são os valores limitantes para uma pressão mínima, pressão máxima e pressão de transbordo, caso seja um reservatório, por exemplo. Portanto, temos os alarmes de:
- Pressão Mínima;
- Pressão Máxima;
- Pressão de Transbordo.
¶ Parametrização de alarmes, destacado em vermelho os campos para os alarmes de pressão
{{ :fig66.png?nolink |}}\\
¶ Gráfico da variação de pressão, caudal e consumo, em relação ao tempo, por hora
Em azul nós temos a variação da pressão, estes dados de pressão são enviados por sensores de pressão ligados ao dispositivo NKE, a linha preta é a pressão mínima estabelecida, em amarelo é a pressão máxima e em vermelho é a pressão de transbordo. Portanto, teoricamente, a variação de pressão azul idealmente teria de permanecer entre as linhas preta e amarela, caso ultrapasse qualquer uma destas linhas, o alerta é emitido.
- Caudal: o alarme de caudal também é calculado baseado em gráfico, no gráfico de consumos horários. Para ativar o alarme de caudal também deve-se escolher um valor alvo, assim como para os de pressão. O valor de caudal alvo é importante para determinar um caudal de um reservatório que não desejado que seja ultrapassado, de modo a ter maior eficiência na distribuição de água.
¶ Parametrização de alarmes, destacado em vermelho os campos para os alarme de caudal
{{ :fig67.png?nolink |}}\\
¶ Gráfico de consumo e variação de caudal e consumo, em relação ao tempo
Em azul temos os dados de consumos dos contadores, em preto temos a variação do caudal, este caudal é calculado pelo software a partir do consumo, em vermelho temos a linha do caudal alvo estabelecido. Portanto, teoricamente a variação de caudal não deveria ultrapassar a linha do caudal alvo estabelecido, ao ultrapassar o alarme é emitido. No exemplo da imagem acima, o alarme de caudal está ativo.
Além destes alarmes, outros alarmes estão em desenvolvimento, são eles:
- em Comunicação: alarme que é emitido após algum tempo que o NKE para de enviar dados de consumo para o Flowision. Este alarme é importante para resolver possíveis problemas de comunicação e problemas de bateria dos dispositivos;
- Sem Consumo: alarme que é emitido após algum tempo que o NKE envia dados de consumo, porém, eles estão a zero. Importante para resolver problemas de cabos de emissão de impulso e/ou situações onde condutas podem estar sem água.
