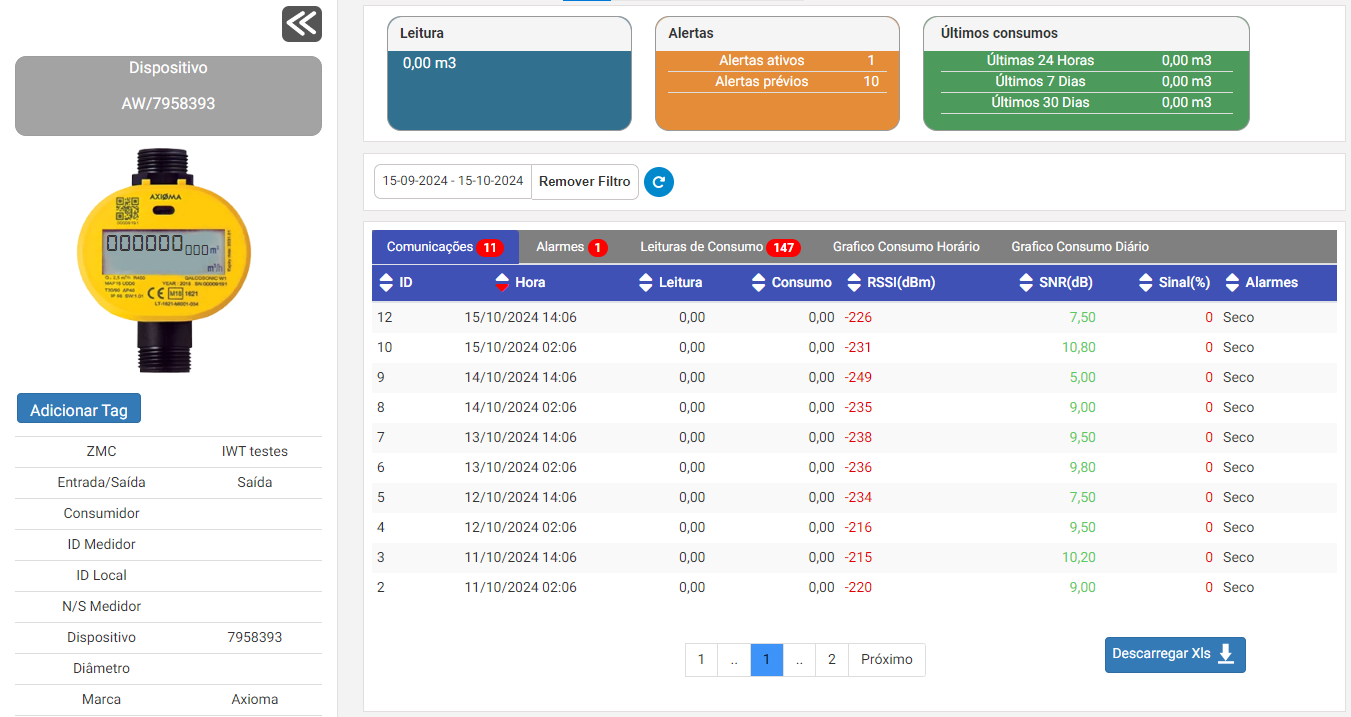

¶ Ecrã individual para um contador desejado
Esta função do software Flowision permite que o utilizador analise um contador individualmente, portanto será possível verificar a tabela de atributos do contador como a que ZMC ele pertence, qual o seu código de identificação, o código do consumidor, diâmetro, marca, modelo, entre outras informações.
Além disso, será possível analisar todos os dados pertencentes ao contador, consumo, leitura, data e horário de leituras realizadas, gráficos de consumo horários e diários, alarmes do contador, histórico de alertas, etc.
¶ Código do Contador
Cada marca e modelo de contador possui um código diferente, este código é único para cada um. A figura a seguir apresenta um exemplo.

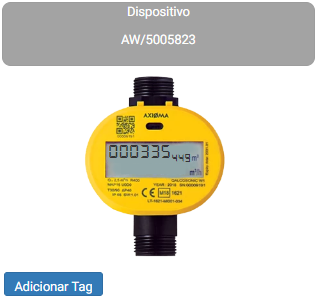

¶ Código de um contador
O código do contador na figura é AW/0000000. O AW do código representa a marca e o modelo do contador, portanto “A” para AXIOMA e “W” para W1.
A numeração, neste caso, nula, é sempre o número de série do contador instalado no local presente na cabeça ótica do mesmo.
Outros códigos que podem existir: AG/000000 (ARAD Gladiator), NKE/0000 (Contadores com emissores de pulsos, geralmente contadores ARAD OCTAVE), a numeração sempre é de acordo com o número de série de cada contador.
Percebe-se também que na imagem o contador está com uma leitura de consumo (380,284 m3), está leitura refere-se a última leitura enviada através de telemetria para o Flowision.
¶ Tabela de Atributos
A tabela de atributos, como já descrita no início deste item, apresenta toda a parte de informação referente ao contador.

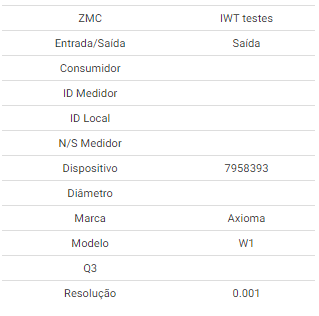

¶ Tabela de atributos de um contador
- ZMC: a que Zona de Medição e Controlo (ZMC) o contador pertence e está instalado;
- Entrada/Saída: se o contador está a monitorizar a entrada de volume de água ou a saída;
- Consumidor: o código referente ao consumidor que utiliza este contador;
- ID Medidor: refere-se à identificação do contador;
- ID Local: o código referente ao local em que o contador está instalado;
- N/S Medidor: número de série do contador (retirado por sigilo).
Há entidades que desejam utilizar um código próprio para os contadores, portanto tem-se o código do contador (criado a partir da marca, modelo e número de série) e o ID Medidor, este também é diferente para cada contador.
Porém, se a entidade não desejar esta diferenciação com mais de um código para os contadores, pode-se utilizar o mesmo. Importante ressaltar que esta decisão é exclusiva das entidades gestoras de água.
- Diâmetro: qual o diâmetro do contador instalado naquele local;
- Marca: a marca do contador (AXIOMA);
- Modelo: o modelo do contador (QALCOSONIC W1);
- Versão: versão do contador;
- Tempo de log: é o intervalo de tempo que ocorrem as leituras de consumo, este tempo pode ser alterado a depender do desejado pela entidade gestora, ou seja, este tempo pode ser de 60 minutos, 120 minutos, 180 minutos, etc;
- Contagens: quantas leituras são realizadas por comunicação;
- Tempo de Transmissão: é o intervalo de tempo que ocorrem comunicações com o Flowision;
- Resolução: é a precisão decimal das leituras do contador.
¶ Caixas de Resumo de Dados (Leitura, Alertas e Últimos Consumos)

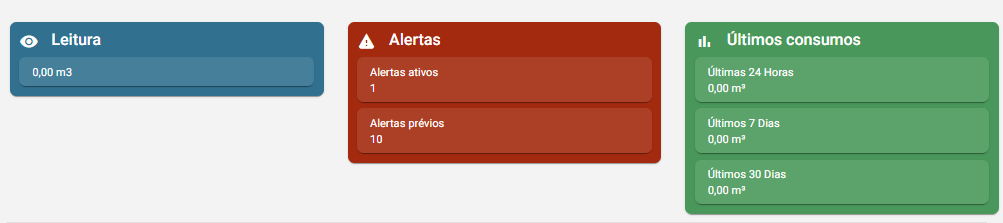

¶ Resumo de dados de um contador
Estas caixas de informação apresentam um resumo dos dados do contador.
A caixa “Leitura” possui a última leitura de consumo do contador em m3.
A caixa “Alertas” apresenta alarmes de avisos de problemas com o contador, “Alertas atuais” para avisos para o exato momento e “Alertas antigos” para alarmes que já foram resolvidos e entram para o histórico de alarmes.
A caixa “Últimos consumos” apresenta o consumo em m3 das últimas 24 horas, dos últimos 7 dias e dos últimos 30 dias.
¶ Tabela de Dados
¶ Tabela de dados de um contador
A tabela de dados traz todos os dados referentes ao contador, a tabela possui 6 separadores diferentes e que apresentam dados diferentes, os separadores são: Comunicações, Alarmes, Leituras de Consumo, Gráfico Consumo, Gráfico Consumo Diário, Gráfico de Rede.
Acima desta tabela e dos separadores há uma caixa para selecionar um intervalo de data desejado para análise, além disso, abaixo da tabela de dados há o botão de “Descarregar” os dados desejados em formato .xlsx para Excel.
¶ Comunicações

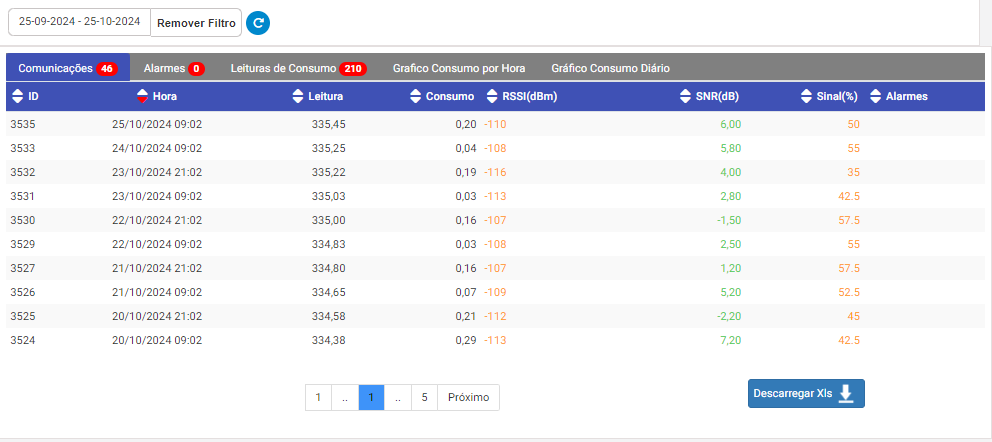

¶ Informações de comunicações de um contador
O separador comunicações possui ao lado o total de comunicações já realizadas deste contador com o sistema de telemetria. Este separador exibe as comunicações realizadas entre a concentradora e o software Flowision, estas comunicações ocorrem de acordo com o “tempo de transmissão”, nas figuras deste item, por exemplo, o “tempo de transmissão” é de 10 horas, ou seja, a cada 10 horas a concentradora envia os dados de leitura/consumo do contador para o Flowision. O “tempo de transmissão” pode ser de 8 horas, 10 horas, 12 horas, a depender do que a entidade gestora de água necessita.
Este separador exibe todas as comunicações realizadas pelo contador, seja valor nulo, quando não há consumo, ou não.
O interessante deste separador é que mesmo se houver falhas de comunicação por pouco sinal de rede de telemetria, quando o sinal de rede melhorar e a próxima comunicação for realizada, não se perde o valor da leitura do contador para a faturação de água.
- ID: o ID representa a identificação de uma leitura que é enviada para o sistema de telemetria, o ID se altera a cada leitura realizada;
- Hora: referente a data e horário da leitura;
- Leitura: Volume em m3 do consumo, mesmo valor do visor do contador;
- Consumo: consumo de água do cliente desde a última leitura enviada pelo contador, ou seja, a diferença entre duas leituras consecutivas;
- RSSI: é a força do sinal de transmissão de dados entre o contador e as concentradoras de dados que fazem a comunicação entre os contadores e o software Flowision;
- SNR: é a qualidade do sinal de transmissão de dados entre o contador e as concentradoras de dados que fazem a comunicação entre os contadores e o software Flowision.
Estes dois parâmetros de qualidade de sinal de telemetria são classificados por cor, verde para boa qualidade, amarelo para qualidade média e vermelho para quando o sinal está fraco.
- Alarmes: possui dados apenas o contador está com algum alerta (caudal inverso, conduta seca, rebentamento, fuga, entre outros).
¶ Alarmes

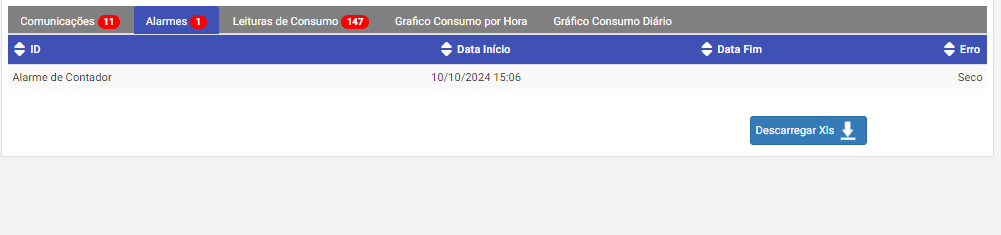

Informações de alarmes de um contador
Apresenta os mesmos parâmetros do separador “Comunicações”, porém apenas a linha com o alerta para o contador.
¶ Leituras de Consumo

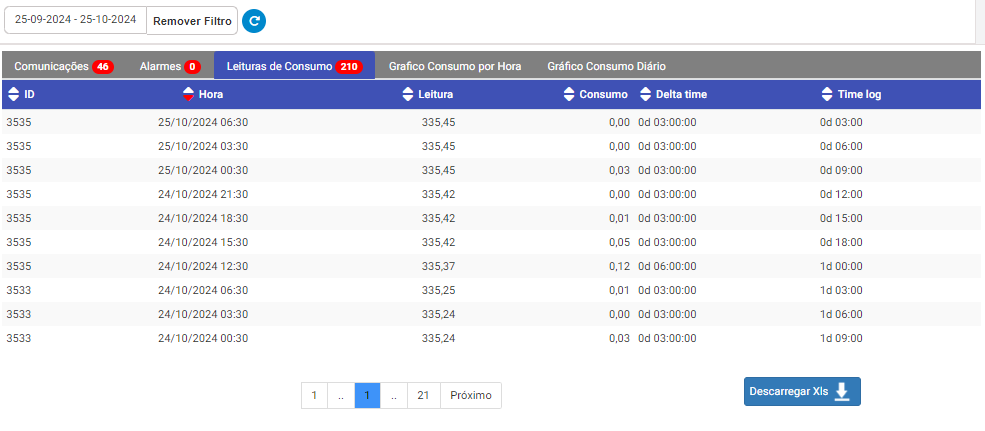

Informações de consumo de um contador
O separador “Leituras de Consumo” basicamente exibe o consumo “horário” do contador, de acordo com o “tempo de log” especificado na tabela de atributos do contador. Este separador exibe apenas leituras em que houve consumo, portanto, não haverá valores nulos.
- ID: o ID representa a identificação de uma leitura que é enviada para o sistema de telemetria, o ID altera-se a cada leitura realizada;
- Hora: referente a data e horário da leitura;
- Leitura: Volume em m3 do total de quantidade de água que já foi medida por este contador e é o mesmo valor do visor do contador;
- Consumo: diferença entre duas leituras consecutivas;
- Delta Time: tempo de diferença entre leituras. Como exemplo na imagem apresentada acima, temos que as leituras foram realizadas a cada 2 horas. Se entre esse intervalo de 2 horas não houver consumo no contador, portanto o próximo “Delta Time” seria 4 horas, 6 horas, assim por diante, já que este separador não regista valores nulos;
- Time log: mostra se as leituras estão sendo realizadas. A cada 2 horas (120 minutos) de acordo com o “Tempo de Log” da tabela de atributos do contador.
¶ Gráfico Consumo

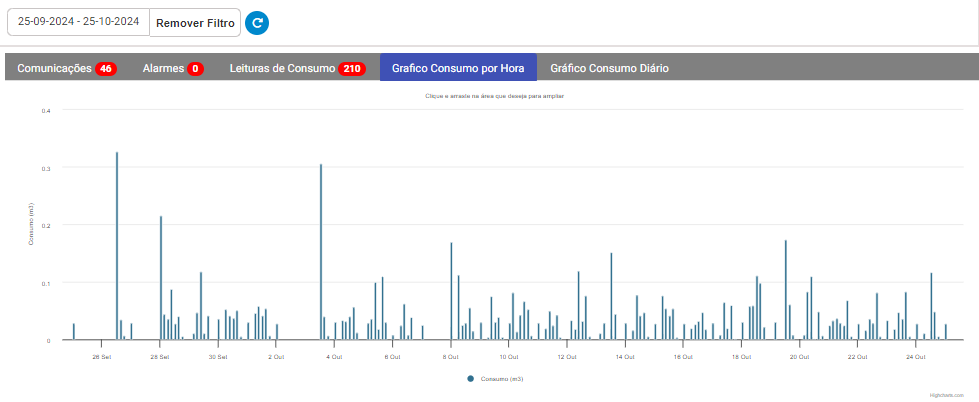

¶ Gráfico de consumo de um contador
Apresenta um gráfico de consumo por data para o contador. Utiliza como base a tabela do separador “Leituras de Consumo”.
¶ Gráfico Consumo Diário

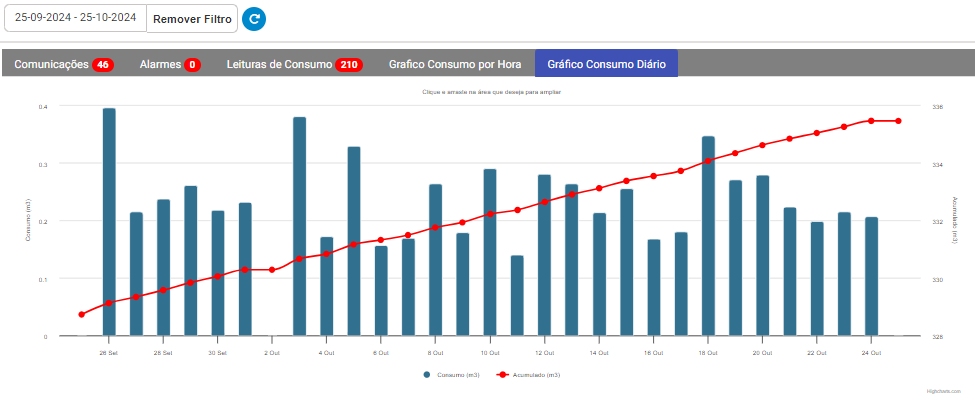

Gráfico de consumo diário de um contador
Gráfico também de consumo por data, porém possui uma linha com o consumo acumulado em m3, o consumo acumulado é o valor que é exibido no visor do contador.
O gráfico também utiliza a tabela do separador “Leituras de consumo”, porém traz a soma do consumo do dia todo, portanto o gráfico apresenta o consumo diário do contador.
